产品展示

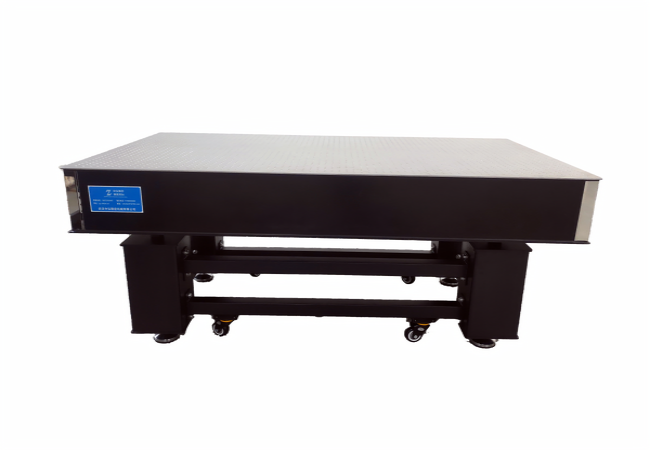

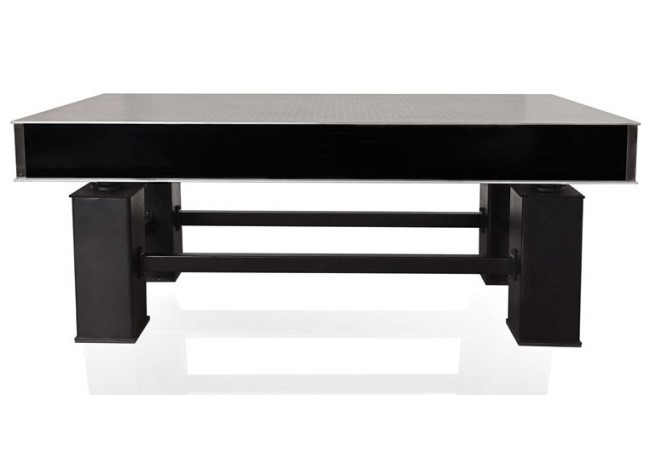

精密阻尼隔振光学平台
ZHZN 系列精密阻尼隔振光学平台
应用领域：
适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用
产品特点：
■腾博会依托于光电子产业科研工作人员背景，研发制造的表面带阵列螺纹孔的台桌型隔振光学平台，集成国标级阻尼橡胶垫，具有良好隔振效果。
■台板采用井字形芯夹板焊接结构，焊接工，艺强度高，上面板为1cr17优质高导磁不锈钢，经精密研磨处理，表面平面度高。
■回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔，易于固定光学元件。
■高分子复合橡胶垫提供对高频振动的隔振能力。
■隔振支撑为优质钢管焊接而成，整体坚固可靠，可选用安装标准移动脚轮，方便在工作场所内移动。
■独特的水平调节机构，可以实现轻松水平调节的目的，稳定性能高。
技术指标：
■平面度：< 0.05mm/m2
■表面粗糙度：< 0.8μm
■固有频率；x方向：3.5Hz～6Hz y方向：3.5Hz～6Hz
■振幅：< 5μm
■荷载能力： 800kg/m2
■重复定位精度：±0.05mm
产品型号：(接受客户任意规格定制生产）
产品型号 | 规格（mm） | 支撑 | 平板厚度 | 台面厚度 | 螺孔/间距 |
ZHZN-06-06 | 600*600*800 | 4 | 6 | 50 | M6/25*25 |
ZHZN-075-075 | 750*750*800 | 4 | 6 | 50 | M6/25*25 |
ZHZN-09-06 | 900*600*800 | 4 | 6 | 80 | M6/25*25 |
ZHZN-10-08 | 1000*800*800 | 4 | 6 | 100 | M6/25*25 |
ZHZN-12-08 | 1200*800*800 | 4 | 6 | 100 | M6/25*25 |
ZHZN-15-10 | 1500*1000*800 | 4 | 8 | 150 | M6/25*25 |
ZHZN-16010 | 1600*1000*800 | 4 | 8 | 150 | M6/25*25 |
ZHZN-18-12 | 1800*1200*800 | 4 | 8 | 200 | M6/25*25 |
ZHZN-20-10 | 2000*1000*800 | 4 | 8 | 200 | M6/25*25 |
ZHZN-20-12 | 2000*1200*800 | 4 | 8 | 200 | M6/25*25 |
ZHZN-20-15 | 2000*1500*800 | 4 | 8 | 200 | M6/25*25 |
ZHZN-24-12 | 2400*1200*800 | 4 | 8 | 200 | M6/25*25 |
ZHZN-24-15 | 2400*1500*800 | 4 | 8 | 200 | M6/25*25 |
ZHZN-30-10 | 3000*1000*800 | 6 | 10 | 200 | M6/25*25 |
ZHZN-30-12 | 3000*1200*800 | 6 | 10 | 200 | M6/25*25 |
ZHZN-30-15 | 3000*1500*800 | 6 | 10 | 250 | M6/25*25 |
ZHZN-35-12 | 3500*1200*800 | 6 | 10 | 250 | M6/50*50 |
ZHZN-40-15 | 4000*1500*800 | 6 | 10 | 300 | M6/50*50 |
ZHZN-45-15 | 4500*1500*800 | 6 | 12 | 300 | M6/50*50 |
ZHZN-50-15 | 5000*1500*800 | 6 | 12 | 300 | M6/100*100 |
